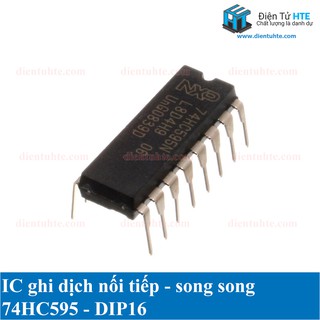

IC ghi dịch 74HC595

Tính năng
IC ghi dịch và chốt dữ liệu
Rất hay được sử dụng trong mạch điện tử do mở rộng được chân vi điều kiển.
Sử dụng trong học tập, nghiên cứu, thương mại.

Thông số kỹ thuật cơ bản:
Điện áp hoạt động: 2-6V
Số bit: 8 bit
Các chi tiết khác xem thêm tại Datasheet của IC

Mô tả:
Chân 14: đầu vào dữ liệu nối tiếp. Tại 1 thời điểm xung clock chỉ đưa vào được 1 bit
(output) QA=>QH : trên các chân (15,1,2,3,4,5,6,7)
Xuất dữ liệu khi chân chân 13 tích cực ở mức thấp và có một xung tích cực ở sườn âm tại chân chốt 12
(output-enable)
Chân 13 : Chân cho phép tích cực ở mức thấp (0). Khi ở mức cao, tất cả các đầu ra của 74595 trở về trạng thái cao trở, không có đầu ra nào được cho phép.
(SQH) Chân 9: Chân dữ liệu nối tiếp. Nếu dùng nhiều 74595 mắc nối tiếp nhau thì chân này đưa vào đầu vào của con tiếp theo khi đã dịch đủ 8 bit.
(Shift clock) Chân 11: Chân vào xung clock . Khi có 1 xung clock tích cực ở sườn dương(từ 0 lên 1) thì 1bit được dịch vào ic.
(Latch clock) Chân 12: xung clock chốt dữ liệu. Khi có 1 xung clock tích cực ở sườn dương thì cho phép xuất dữ liệu trên các chân output. Lưu ý có thể xuất dữ liệu bất kỳ lúc nào bạn muốn, dụ đầu vào chân 14 dc 2 bit khi có xung clock ở chân 12 thì dữ liệu sẽ ra ở chân Qa và Qb (chú ý chiều dịch dữ liệu từ Qa=>Qh
(Reset) Chân 10: khi chân này ở mức thấp(mức 0) thì dữ liệu sẽ bị xóa trên chip
